卷料激光切割機

產品詳情

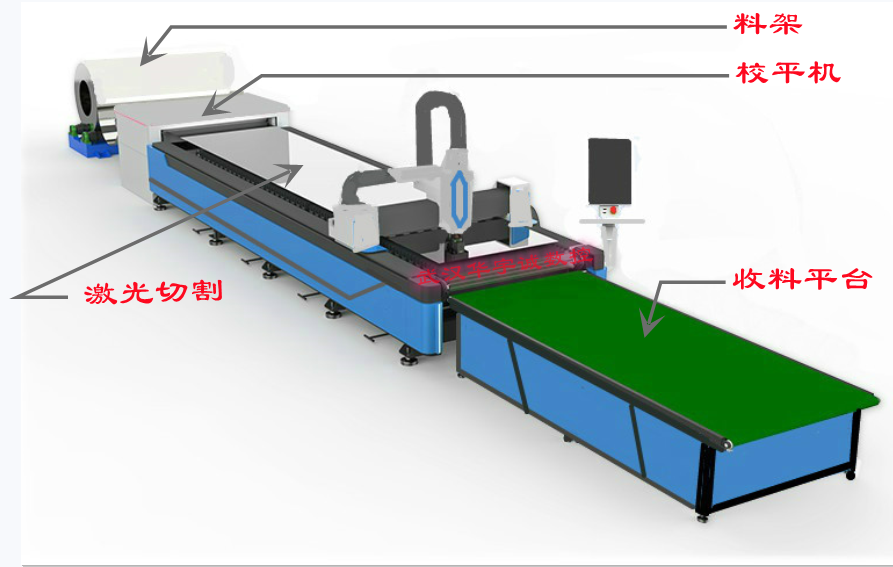

     卷料激光切割機具備開卷、送料、切割、下料四大功能,由單一切割升級為一站式加工生產線。

    滾動平臺激光切割機是一種帶材多工位激光切割裝置,屬于激光切割技術領域,尤其適用于金屬帶材的激光切割。金屬帶材在開卷機開卷后,經矯平機矯平,由精密送料機進行勻速精密的送料,激光切割機可跟隨帶材的行進同步速度下對帶材卷料進行切割。該機型設計能夠滿足在帶材連續勻速行進輸送的同時,實現帶材行進不停車的切割作業。

技術參數


型號YC-GQ4015JLYC-GQ6015JLYC-GQ6020JL
加工范圍(mm)4050*15306050*15306050*2030
Z軸行程(mm)100100100
X/Y軸定位精度(mm)±0.03±0.03±0.03
X/Y軸定位速度(m/min)120120120
X/Y軸加速度(m/s21.2G1.2G1.2G
激光發生器功率(w)1500/2000/30002000/3000/40003000/4000/6000
校平機加工板材規格標配校平鋼板2毫米以內
開卷機承載重量鋼卷10噸以內
開卷速度25-30m/min
開卷厚度0.5-2mm(可訂制)
料架二聯/四聯
床身送料方式滾齒/滾盤

卷材卷料要求:


卷板厚度mm1.5-3.01.5-3.0
卷板寬度mm≤1500≤2000
鋼卷內徑mmΦ508Φ508
鋼卷重量T≤8≤12
鋼卷外徑mm≤Φ1200≤Φ1200
卷筒漲縮范圍mmΦ480-Φ530Φ480-Φ530

產品功能

1.材料架

  (1)功能:用于支撐卷料放料。

  (2)主體構造:機架、膨脹組件、主軸、壓托料臂組件、離合組件、電動部

       分等組成。

  (3)機架:由普通碳鋼板與200×150矩形管拼焊,串聯主軸和兩個軸承座一次  焊接而成,經數控落地鏜銑床精細加工保證主軸同心;配有矩形管拼焊支撐架,支撐架體面有7.5噸的絲桿升降機,拖住鋼卷另一端,增強了穩定性。

  (4)膨脹組件:膨脹范圍直徑Φ450mm~Φ530mm,zui大寬度1500mm 增加聚氨酯套可實現zui大內徑608mm鋼卷的加工,弧形板與主軸采用方鐵連接滑動膨脹。

  (5)主軸:由45#圓鋼調質精車加工,承重15噸。

  (6)壓托料臂組件:用起于卷料的松緊的壓料,輔助材料進料到整平送料機的輔助。

  (7)電氣動力:變頻器調速,5.5KW電機配擺線針減速機帶鏈條傳動。

  2.整平機送料機

  (1)功能:用于校平材料與定長尺寸送料。

  (2)主體構造:整平滾輪、電動部分、進出料扶座組件。

  (3)整平滾輪:由40Cr圓鋼調質后加工高頻處理,經電鍍和外圓磨精磨 表面光澤無痕跡,硬度達到HRC62度以上。整平滾輪上4下5排列,直徑100 mm,整平軸渦輪渦桿伺服電機調節整平滾輪,可儲存5組校平數據,操作方便。

  (4)送料滾輪:由上下2條滾輪軸送料,進料端上夾送材料為耐磨聚氨酯滾輪,采用氣動控制放松送料。

  (5) 進出料扶座:由7條電鍍滾筒托料,兩組擋料輪擋料,擋料寬300mm-1500mm。

  (6) 上下校平輥中間位置各有一排支撐托輥,支撐輥作為校平支撐,支撐輥為上5下6排列,對于寬板的校平精度更高。


產品配置清單:

序號

名稱

數量

品牌

1

激光器

1臺

創鑫/銳科1.5kw/2kw/3kw(可選更高功率)

2

激光頭

1只

上海嘉強或深圳歐斯普瑞

3

切割系統

1套

可選

4

機床機械平臺及配件

1臺

智航

5

電氣控制

1套

正泰

6

氣路控制

1套

臺灣亞德客

7

精密直線導軌

1套

臺灣銀泰

8

精密齒輪、齒條

1套

臺灣YYC

9

機床附件

1套

武漢華宇誠數控

10

交流伺服電機及驅動器

1套

日本安川或同級別

11

減速機

1套

日本新寶

12

冷水機組

1套

漢立制冷

13

小件、廢料收集裝置

1套

配有收集小車

14

平臺

1

循環平臺

15

開卷機

1

液壓單懸臂帶支撐

16

校平主機

1

十一輥重校平精度高(2.0mm鋼板)

17

輸送收料平臺

1

一套

18

覆膜機


選配

基本配置

  • 開卷機1套(含2個料卷)可選擇4個料卷

  • 十一輥校平機1套

  • 激光切割主床身1套

  • 落料平臺1套(皮帶輸送)可選擇不銹鋼鏈板輸送

  • 配電操作柜1套

全自動卷料光纖激光切割機廠家,提供旋轉平臺光纖激光切割機,全自動卷料送料激光切割機,卷料激光切割生產線 滾動臺面光纖激光切割機,自動上料激光切割機,風管激光切割機自動上料下料,通風管道風管激光切割生產線,風管激光開料機,通風管道光纖激光下料機,卷材全自動激光切割機送料設備
